產品描述

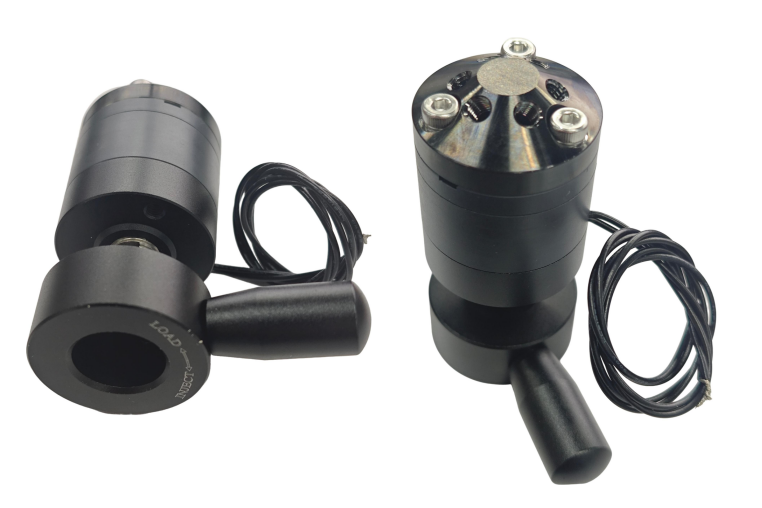

?QuikSep六通手動進樣閥，可實現裝載(LOAD)和注射(INJECT)兩種位置的精準切換。產品廣泛應用于實驗室分析儀器、醫療分析儀器、色譜分析等領域。

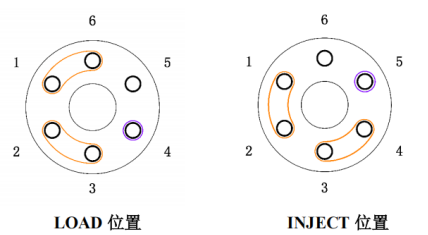

流道切換圖
QuikSep六通手動進樣閥，通過轉動轉子，實現 LOAD 位置和 INJECT位置的切換，其流道形式如上圖所示。六個黑色圓圈表示定子（閥頭）上的通道孔，兩個黃色環線表示轉子密封面上的連接通道，紫色的圓圈表示針孔。轉子采用特殊的流道設計，以滿足流動相在LOAD位到INJECT位切換過程中的不間斷流動。
規格參數
名稱 | 參數 |
型號 | 58.09.SVM-2-6 |
尺寸 | φ35×75mm |
重量 | 210g |
通道數 | 2位6通 |
耐壓 | 41.34MPa?(液體，6000psi) |
接液材質 | N60/PEEK |
管路接口 | 10-32UNF 錐形螺紋 |
通道直徑 | 定子 0.6mm/ 轉子 0.5mm |
內體積 | 1.43μL/通道 |
質檢通過
接口正常 | ??Pass ? |
耐壓22-25 Mpa 150分鐘無漏液 | ?Pass ? |
搬動閥觸發正常 | ?Pass ? |
