產品簡介
QuikSep Auto全自動柱層析系統融合了智能控制與高效操作的先進設計，通過電機根據位置或壓力反饋進行正反轉運動，精準調節柱頭升降；并依托閥門的通斷結合氣動隔膜泵的協同作用，實現填料的高效充填與便捷回收。該設備兼容性強，可與各類層析系統無縫連接，有效助力藥物的分離純化。新型的層析柱產品更進一步，將工作站與層析柱整合為一體化的平臺，支持自動填料、自動回收填料、柱管清洗、柱管旋轉及不銹鋼篩網的輕松拆卸，提供從泵膠或抽膠方式裝填到日常維護的全方位自動化解決方案。
?
?
產品特點
1.靈活裝填,支持泵膠與抽膠兩種模式，適配不同工藝需求。
2.智能升降,采用位置或壓力反饋，自動精準控制柱頭高度。
3.自動處理,集成閥與泵協同控制，實現填料的全自動充填與回收。
4.廣泛兼容,可與各類層析系統無縫連接，快速集成現有純化流程。
5.一體化平臺,智能整合工作站與層析柱，自動化完成裝填、回收、清洗及維護全流程。
?
規格參數
?
名稱 | AC450 | AC630 | AC800 | AC1000 | AC1200 |
柱管內徑(mm) | 446 | 630 | 800 | 1000 | 1200 |
柱管高度(mm) | 550/800 | ||||
橫截面積(cm2) | 1561 | 3116 | 5024 | 780 | 11304 |
建議裝柱高度(mm) | 550mm 柱高：50-350 800mm 柱高：300-550 | ||||
裝膠體積(L) | 7.8-55 (550mm) 46.8-85.9 (800mm) | 15.6-109 (550mm) 93.5-171.4 (800mm) | 25.1-176 (550mm) 150.7-276.3 (800mm) | 39.3-274.8 (550mm) 235.5-431.8 (800mm) | 56.5-395.6 (550mm) 339.1-621.7 (800mm) |
最大操作高度(mm) | 2300(550mm) 2550(800mm) | 2500(550mm) 2750(800mm) | 2650(550mm) 2900(800mm) | 2950(550mm) 3200(800mm) | 3200(550mm) 3450(800mm) |
密封及保護級別 | IP65 | ||||
使用環境溫度 | 2-40℃ | ||||
接液材質 | 316L、PP、EPDM、亞克力、硅膠 | ||||
技術細節

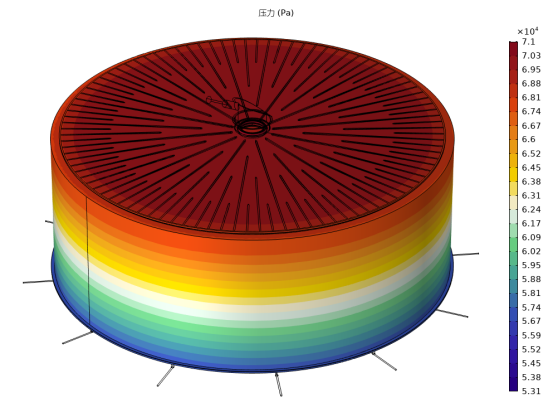

分流器仿真設計
?
?
?
分配器按照現代機械先進理念進行設計，流體動態仿真、優化設計、可靠性設計、虛擬設計、三維造型、產品全壽命周期設計，使得分配性能最優。
分流器流路設計:
上、下噴頭設計，保證上、下篩板和柱壁的填料和樣品都能清洗干凈。

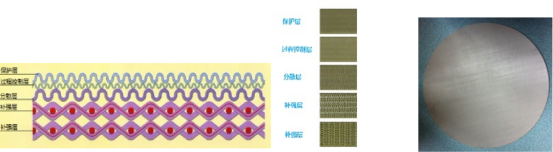

篩網設計：
上下篩網為多層結構的不銹鋼燒結網。 與聚乙烯篩網不同：聚乙烯篩網為疏水性質，需要在裝柱前充分潤濕，而不銹鋼篩網則不需要提前潤濕，排氣泡和清洗效果好，不銹鋼燒結網由保護層、過程控制層、分散層及2～3層補強層燒結而成。

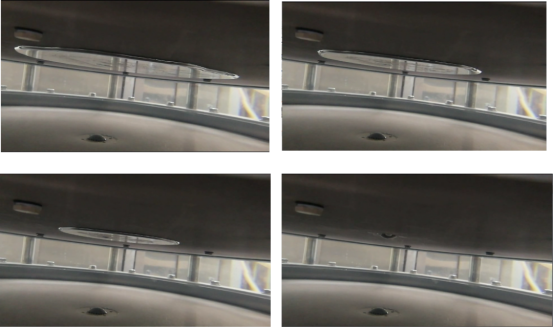

排氣泡過程：

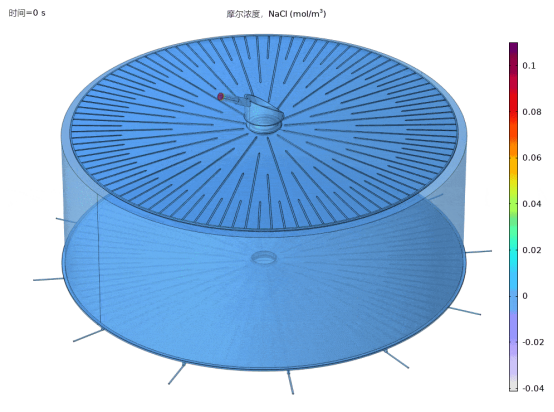

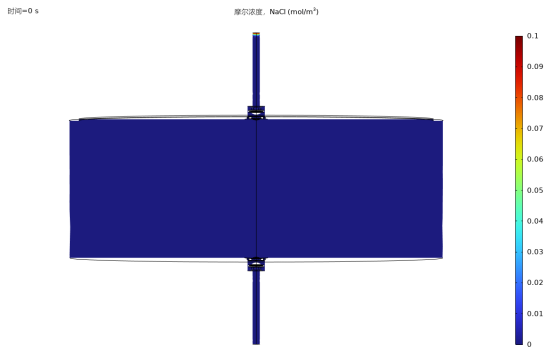

清洗效圖仿真動畫

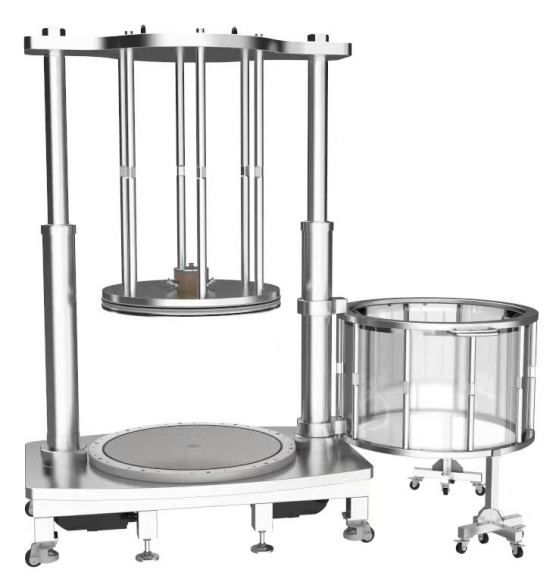

拆卸柱管、旋轉柱管過程
?
QuikSep AC?全自動層析柱采用二邊半環形把手，把柱管輕微抬起進行柱管偏轉或整體移出，配合慧德易專利的移動支架，可以減少對旋轉固定軸的拉力，同時方便旋轉或推動。
?
? ? ? ?????

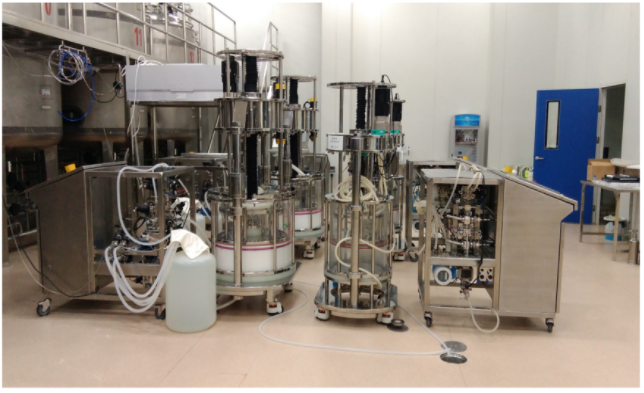

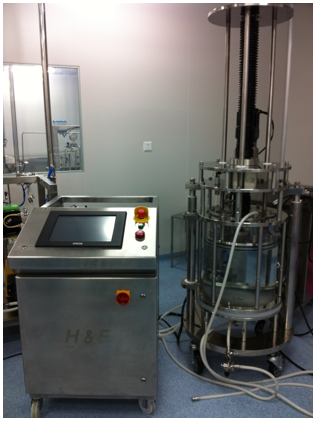

河北省某生物制品企業

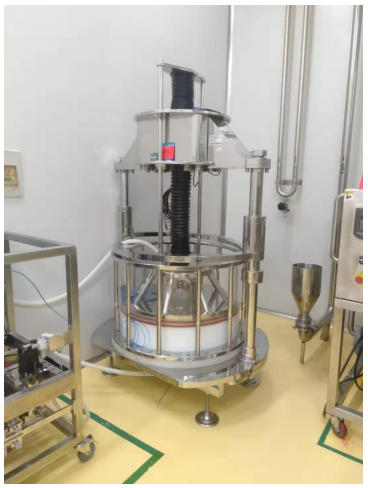

廈門某制藥企業
甘肅省某疫苗生產企業
